机载甲烷断电系统
一、系统简介
国家矿山安全监察局于2024年3月19日发布了《重要工作部署》，要求掘井机、采煤机等井下移动机械设备必须安装机载甲烷断电仪，且机载甲烷断电仪需具备甲烷电闭锁和故障闭锁功能。

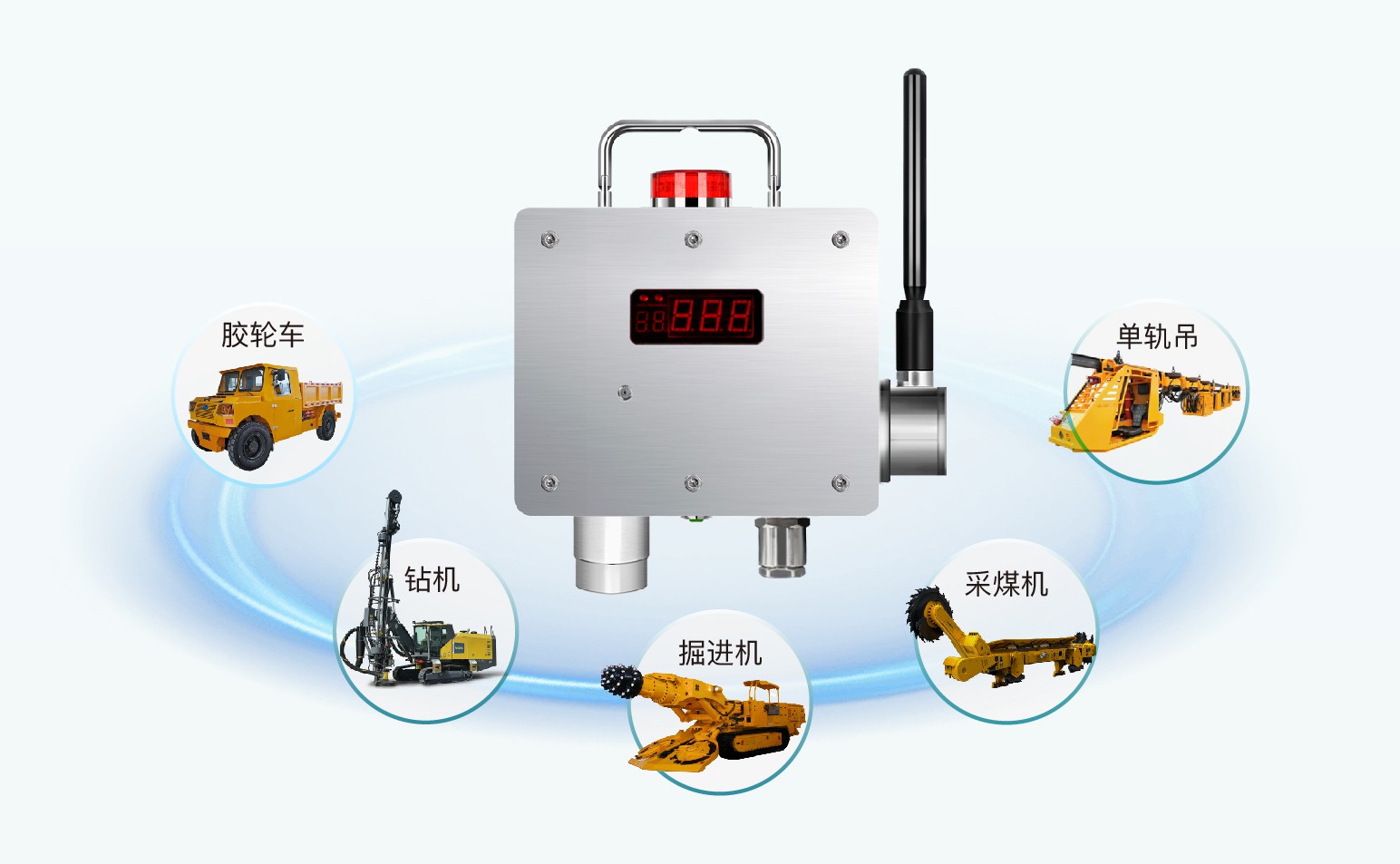

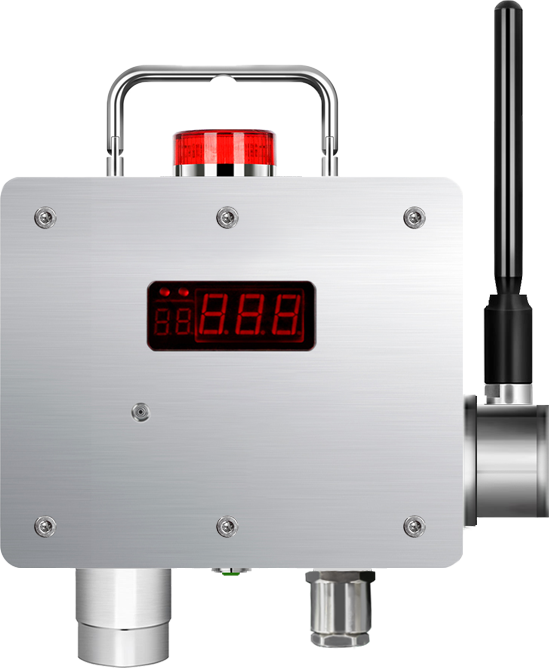

我司机载甲烷断电仪满足用户不同需求，支持独立装置本地控制、兼容现有安全监控系统联网、独立系统联网三种运行模式。机载甲烷断电仪系统由激光甲烷传感器、断电仪主机、备用电源、无线传输等组成，实现采煤机、掘进机、钻机等井下移动机械设备运行环境甲烷浓度实时显示、声光报警、超限断电闭锁、自动解锁、报警信息自动推送等功能，切实预防潜在安全生产风险，为矿山安全发展提供有利保障。
二、系统架构
三、系统功能特点
1. 机载甲烷断电联网
机载甲烷断电仪具有支持联网的独家优势，为煤矿生产安全监测加上一把“安全锁";
2. 支持三种运行模式
机载甲烷断电仪为用户提供多样化选择，支持独立装置本地控制、兼容现有安全监控系统联网、独立系统联网三种运行模式；
3. 浇封兼本安型设计
采用浇封兼本安型设计，两路本安电源输出，设备体积小重量轻安装使用方便；
4. 超限断电，即时响应
具备甲烷电闭锁和故障闭锁自主决策功能，本地超限断电响应时间<2s，断电稳定可靠；
5. 持久续航，长效作业
采用大容量备用电池，机载甲烷断电仪主机续航时间>48h，浓度恢复自动解锁，无线激光甲烷传感器续航时间＞30天；
6. 机载甲烷无线传输
采用可旋转全向天线结构，传输距离远，施工方便，避免使用过程线缆受损引发通信故障闭锁；
7. 支持断馈电功能
具有断电触点信号输出以及馈电信号输入功能；
8. 黑匣子功能
支持“本地数据”记忆功能，可记忆三个月以上的监测数据；
支持“操作日志”记忆功能，可还原传感器井下所有操作；
四、应用场景
掘井工作面
回采工作面
瓦斯治理巷(钻机)
五、配置清单
1.接入现有监控系统(支持系统有限)
|
接入监控系统设备配置清单 |
||||||
|
序号 |
设备名称 |
型号 |
数量 |
单位 |
类型 |
备注 |
|
一、掘井工作面 |
||||||
|
1 |
矿用本安型信号转换器 |
KZC24 |
1 |
台 |
必配 |
1个掘井工作面1台 |
|
2 |
无线激光甲烷传感器 |
GJJ100W |
1 |
台 |
必配 |
|
|
3 |
矿用浇封兼本安型无线车载甲烷断电仪主机 |
DJC100/127-Z |
1 |
台 |
二选一 |
近程断电 |
|
4 |
隔爆兼本安型断电器 |
与监控系统配套的 |
1 |
台 |
远程断电 |
|
|
二、回采工作面 |
||||||
|
1 |
矿用本安型信号转换器 |
KZC24 |
2-4 |
台 |
必配 |
1个掘井工作面1台 |
|
2 |
无线激光甲烷传感器 |
GJJ100W |
1 |
台 |
必配 |
|
|
3 |
矿用浇封兼本安型无线车载甲烷断电仪主机 |
DJC100/127-Z |
1 |
台 |
二选一 |
近程断电 |
|
4 |
隔爆兼本安型断电器 |
与监控系统配套的 |
1 |
台 |
远程断电 |
|
|
三、瓦斯治理巷(钻机) |
||||||
|
1 |
矿用本安型信号转换器 |
KZC24 |
2~4 |
台 |
必配 |
数量取决于覆盖长度 |
|
2 |
无线激光甲烷传感器 |
GJJ100W |
1 |
台 |
必配 |
|
|
3 |
矿用浇封兼本安型无线车载甲烷断电仪主机 |
DJC100/127-Z |
1 |
台 |
二选一 |
近程断电 |
|
4 |
矿用隔爆兼本安型断电控制器 |
KDG1.5/127(A) |
1 |
台 |
远程断电 |
|
2. 独立系统联网，可电话联系！
注：由于产品版本升级或其他原因，以上内容会不定期更新迭代。我司保留在没有任何通知或提示的情况下对本资料内容进行修改的权利。详细产品信息，请向销售人员咨询。
